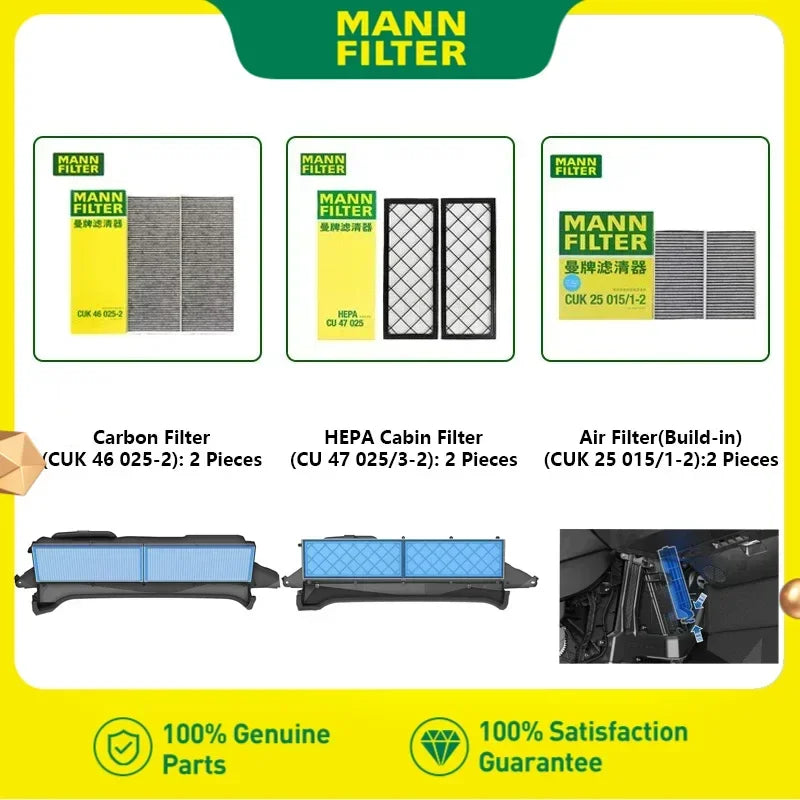

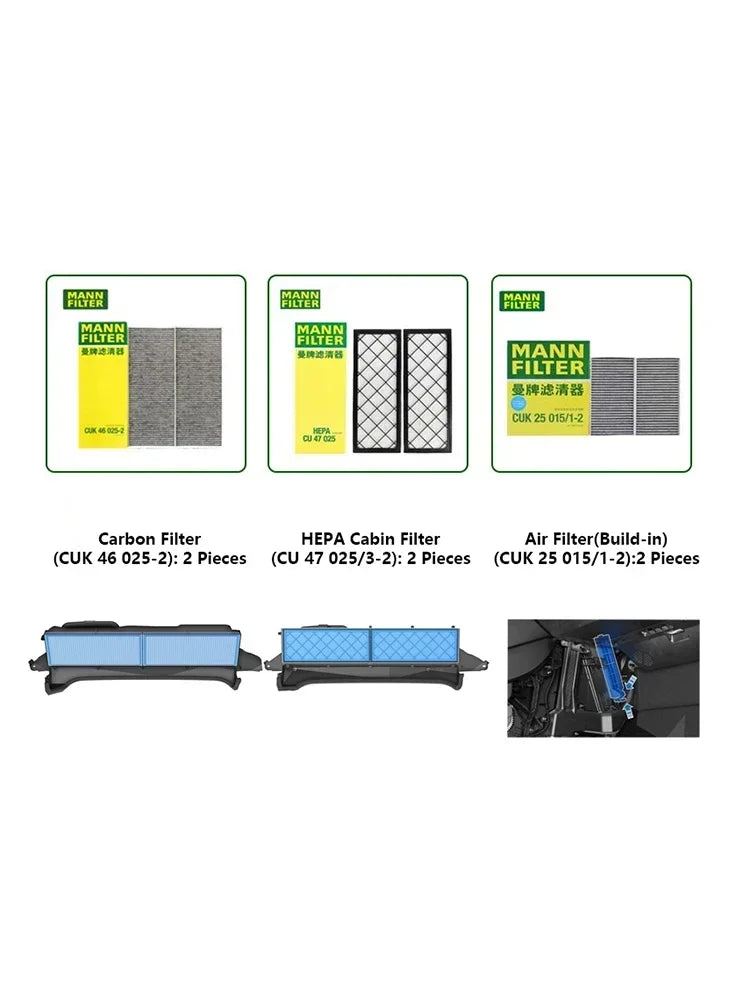

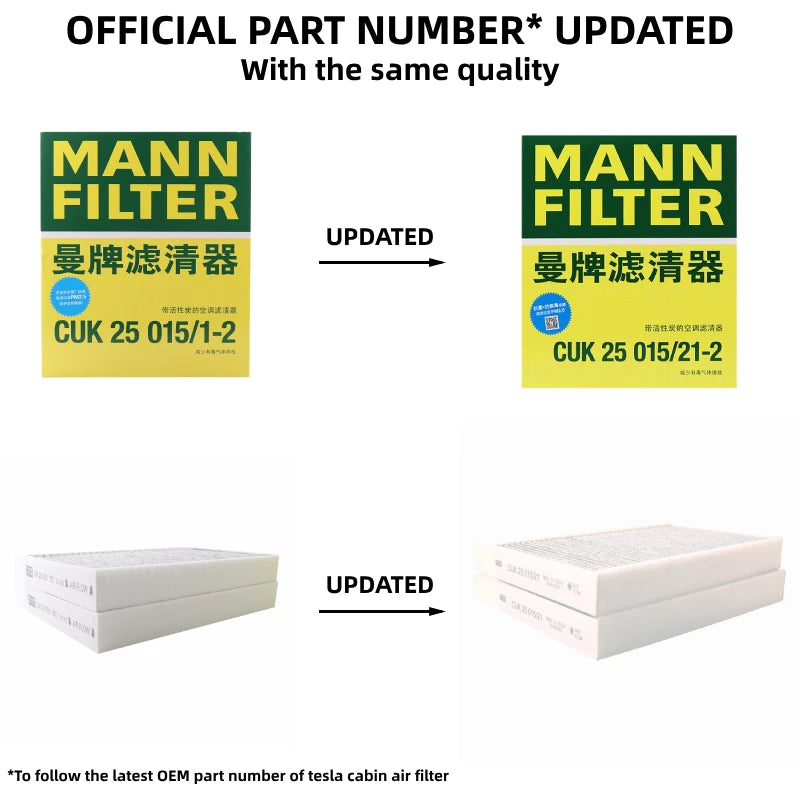

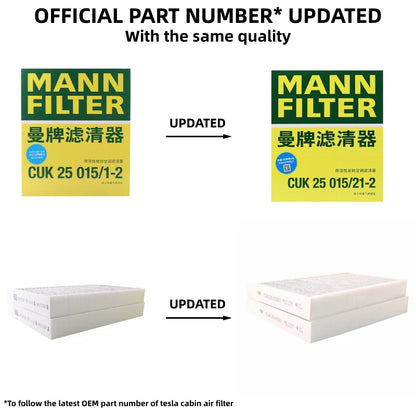

Anleitung zum Austausch der eingebauten Innenraumfilter

1. Schalten Sie die Klimaanlage bzw. das Klimasystem aus.

2. Schieben Sie den Beifahrersitz ganz nach hinten und entfernen Sie die Fußmatte auf der Beifahrerseite.

3. Verwenden Sie ein Clip-Hebelwerkzeug, um vorsichtig die Befestigungsclips zu lösen, die die Abdeckung im Beifahrerfußraum am Armaturenbrett halten.
   Während Sie die Abdeckung festhalten, trennen Sie die zwei elektrischen Steckverbindungen und legen Sie die Abdeckung beiseite.

4. Für die Beleuchtung:
   Drücken Sie vorsichtig auf die Lasche und lösen Sie gleichzeitig den Stecker.

5. Für den Lautsprecher:
   Neigen Sie den Fahrzeugstecker vorsichtig so, dass sich die kleine Lasche aus der Öffnung im Stecker der Abdeckung löst, und ziehen Sie den Stecker ab.

⚠️ ACHTUNG
Ziehen Sie beim Trennen der Steckverbindungen nicht an den Kabeln, um Schäden zu vermeiden.
Ziehen Sie immer am Kunststoffstecker selbst.

6. Arbeiten Sie von oben nach unten und lösen Sie mit einem Kunststoffwerkzeug vorsichtig die rechte Seitenverkleidung der Mittelkonsole.

7. Entfernen Sie die 6-mm-Schraube, die die Innenraumfilterabdeckung am HVAC-Modul (Heizung, Lüftung, Klimaanlage) befestigt.
   Danach lösen Sie die Abdeckung und legen sie beiseite.

   Bei manchen Fahrzeugen gibt es Laschen statt einer Schraube:
   Drücken Sie mit Daumen und Zeigefinger die zwei Laschen unten an der Abdeckung zusammen und kippen Sie die Abdeckung nach außen, um sie zu entfernen.

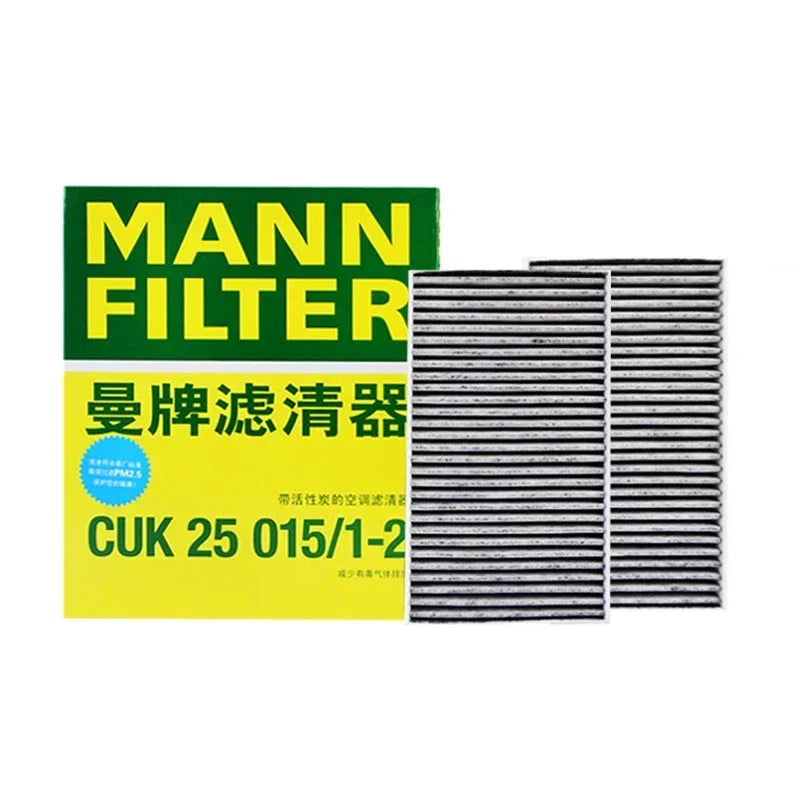

8. Klappen Sie die Zuglaschen des oberen Innenraumfilters nach außen.

9. Halten Sie die Laschen fest und ziehen Sie den oberen Filter aus dem HVAC-Modul heraus.

10. Halten Sie die obere Lasche des unteren Filters, ziehen Sie den Filter nach oben und dann heraus.

11. Achten Sie darauf, dass die Pfeile auf den neuen Filtern nach hinten zum Fahrzeugheck zeigen.
    Setzen Sie zuerst den unteren Filter ein und danach den oberen Filter darüber.

12. Klappen Sie die Laschen wieder nach innen, damit die Filterabdeckung montiert werden kann.

13. Montieren Sie die Filterabdeckung, indem Sie zuerst die untere Lasche einsetzen und anschließend die 6-mm-Schraube festziehen.

Drehmoment: 1,2 Nm (0,89 ft-lb)

Bei Fahrzeugen mit Laschen statt Schraube:
Setzen Sie zuerst die obere Kerbe ein und drücken Sie dann die unteren Laschen fest.

14. Verbinden Sie die zwei elektrischen Steckverbindungen wieder mit der Abdeckung im Beifahrerfußraum und befestigen Sie die Abdeckung mit den Clips.

15. Richten Sie die rechte Seitenverkleidung an den vorderen und hinteren Führungen der Mittelkonsole aus und drücken Sie sie fest, bis alle Clips eingerastet sind.

16. Legen Sie die Beifahrer-Fußmatte wieder ein und schieben Sie den Sitz zurück in seine Position.

Austausch der HEPA- und Aktivkohle-Filter

Ausbau

1. Motorhaube öffnen.

2. Entfernen Sie die Abdeckung im vorderen Kofferraum (Frunk), indem Sie ein kleines Kunststoffwerkzeug oder Ihre Finger unter das Panel schieben und die Clips lösen.

3. Mit einer 10-mm-Nuss die Schraube entfernen, die den Waschwasserbehälter-Hals am vorderen Stauraum befestigt.

4. Entfernen Sie den Einfüllhals des Waschwasserbehälters.
   Wenn der Behälter voll ist, kann etwas Flüssigkeit austreten.

💡 Hinweis
Der Schlauch muss nicht entfernt werden.

5. Mit einer 10-mm-Nuss die 2 Schrauben der HEPA-Filtereinheit entfernen.

6. Die HEPA-Filtereinheit vorsichtig herausnehmen, indem Sie die hintere Seite nach oben kippen und die Einheit aus dem Fahrzeug herausheben.
   Achten Sie darauf, keine anderen Komponenten zu beschädigen.

7. Mit einem Torx T20 Schraubendreher die 10 Schrauben der Filterabdeckung entfernen.

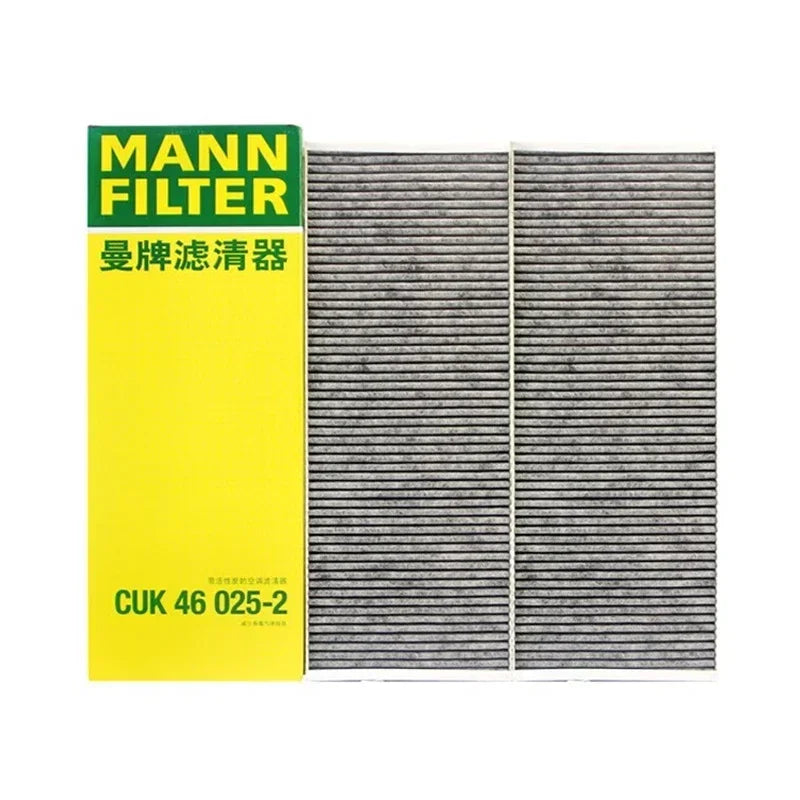

8. Entfernen Sie die alten Aktivkohlefilter.

9. Entfernen Sie die alten HEPA-Filter, indem Sie vorsichtig die Gummidichtung anheben.

Einbau

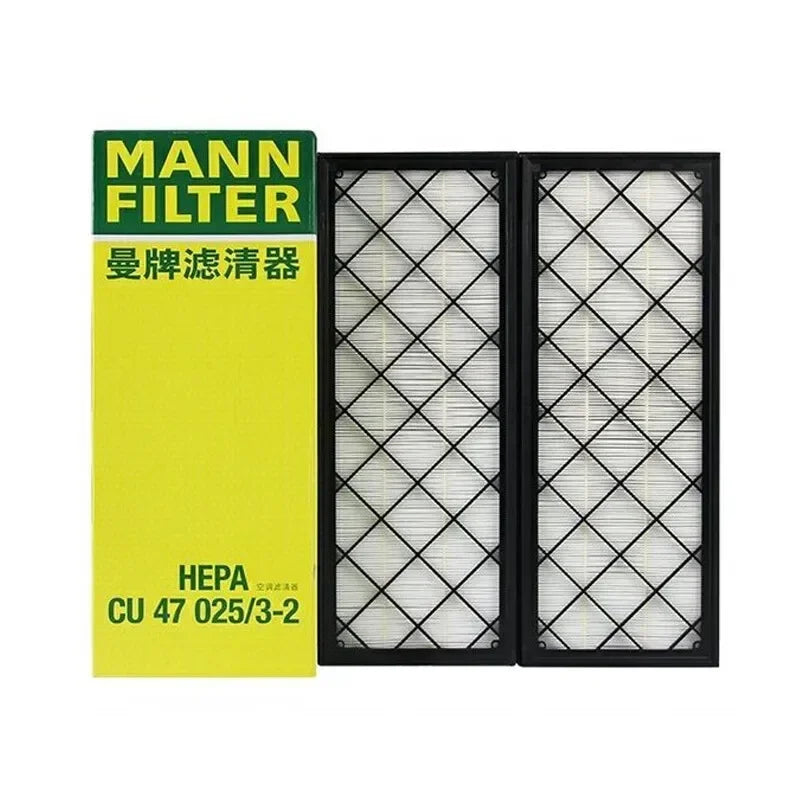

1. Setzen Sie die neuen HEPA-Filter in die Filtereinheit ein.
   Biegen Sie das Gehäuse leicht, damit die Dichtung korrekt sitzt.

2. Setzen Sie die neuen Aktivkohlefilter ein, wobei die Pfeile zu Ihnen zeigen.

3. Befestigen Sie die Abdeckung wieder mit den 10 Torx-T20-Schrauben.

Drehmoment: 1,6 Nm (1,2 ft-lb)

⚠️ ACHTUNG
Die Schrauben nicht zu fest anziehen, sonst können sie beschädigt werden.

4. Setzen Sie die HEPA-Filtereinheit wieder ins Fahrzeug ein.

5. Ziehen Sie die 2 Schrauben mit 10 Nm (7,4 ft-lb) fest.

6. Stellen Sie sicher, dass der O-Ring am Waschwasser-Einfüllhals korrekt sitzt und setzen Sie ihn wieder ein.

7. Verlegen Sie den Schlauch so, dass er durch die 3 Halteclips geführt wird.

8. Befestigen Sie den Clip / die Schraube, die den Einfüllhals am Stauraum befestigt.

9. Setzen Sie die Frunk-Abdeckung wieder ein, indem Sie die Clips ausrichten und nach unten drücken, bis sie einrasten.

10. Motorhaube schließen.
